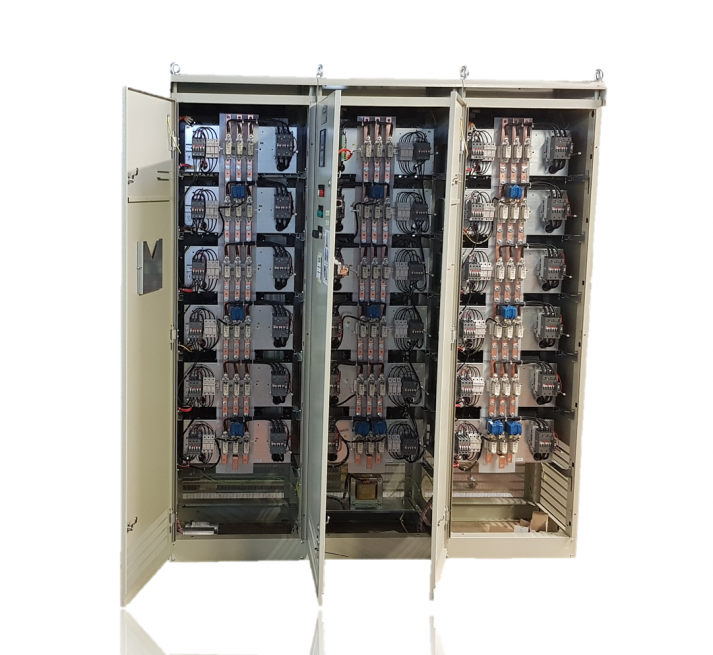

FAM05/07
Il FAM05/07 passivo è realizzato accordando opportunamente in frequenza, una batteria di condensatori ed una reattanza trifase.
In questo modo è realizzato un circuito risonante che è scelto
come via preferenziale dalla corrente armonica che si vuole
ridurre, ed è dotato di sistema di controllo a microprocessore per l’inserimento di moduli. Caratteristiche:
• formato da rack standard di uguale dimensioni collegati tra loro
• consente facilmente di aumentare le dimensioni del filtro
• evita che l’inserzione di gruppi filtro L-C, aventi potenza reattiva
troppo elevata, porti il fattore di potenza del carico ad un cosφ
capacitivo, con possibili conseguenti problemi degli azionamenti
in corrente continua.
Descrizione
DATI DI PERFORMANCE
Tensione nominale 400 Vac (altre a richiesta)
Frequenza nominale 50Hz (a richiesta 60 Hz)
Isolamento 690 Vac
Circuiti ausiliari 230 Vac
Sovraccarico in tensione 1,1 Un (tensione nominale)
Temperatura di lavoro -5 / +40 °C
Tenuta all’impulso 8 kV
CONTENUTO ARMONICO (in assenza di risonanza)
Filtri di 5a e 7a Armonica
