EL

prodotto

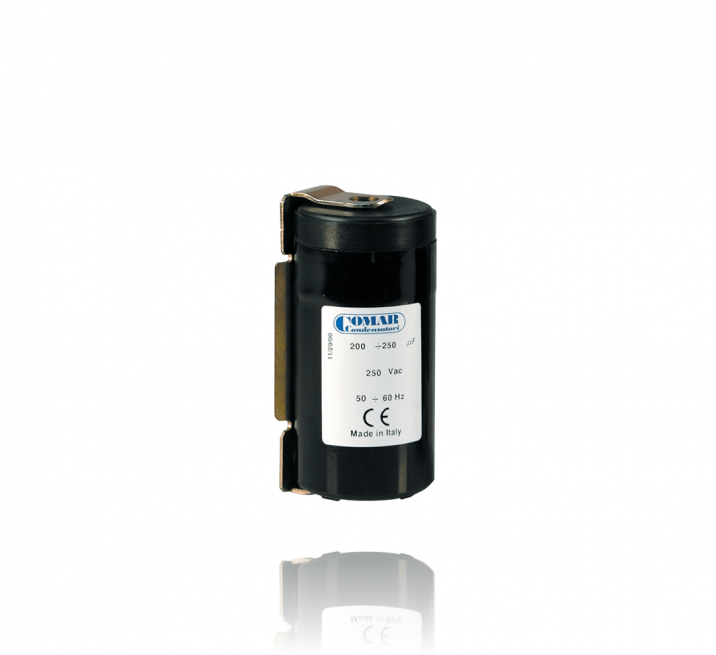

Il condensatore elettrolitico EL ha un’elevata capacità (valore μF) in grado di fornire un’elevata coppia di avviamento al motore. È un condensatore non polarizzato appositamente progettato per applicazioni a tensione alternata intermittente per motori monofase.

Richiedi informazioni su questo prodotto

Descrizione

DATI DI PERFORMANCE

Tensione Nominale 125 / 250 / 320 Vac
Frequenza Nominale 50 / 60Hz
Tolleranza di Capacità – 0% + 25% or -/+ 10%
Classe di Funzionamento
Il tempo standard definito da IEC 252 è pari all’1,67% a tempo pieno e corrisponde a un ciclo di lavoro di 3 secondi acceso e 177 secondi spento.

QUALITÀ

Normative
CEI EN 60252-2 (capacitor)
CEI EN 60695-11-10 (electrolyte)

DATI TECNICI

Temperatura di Funzionamento
-25 °C / +75 °C (in funzione)
-40 °C / +85 °C (in deposito)
Test di Durata 500 ore
Angolo di Perdita di Dissipazione
Frequenza di misurazione: 100 Hz, il valore della temperatura di 20 ° C non deve superare 0,10 (valore tipico) e deve essere calcolato come segue:
Tan d = W /(V x I) = (watt effettivi / watt apparenti)
Test di Tensione tra i Terminali 1,4 Vn x 1 sec
Test di Tensione tra i Terminali e la Custodia 1,5 kV x 5 sec
Misurazione della Capacità
La capacità deve essere determinata misurando la corrente – dopo 2/3 sec. di eccitazione – attraverso il condensatore alla tensione e frequenza nominali. La capacità è definita come segue: C = (I x 10 ^ 6) / 2 π ^ 2 x f x V
