B50

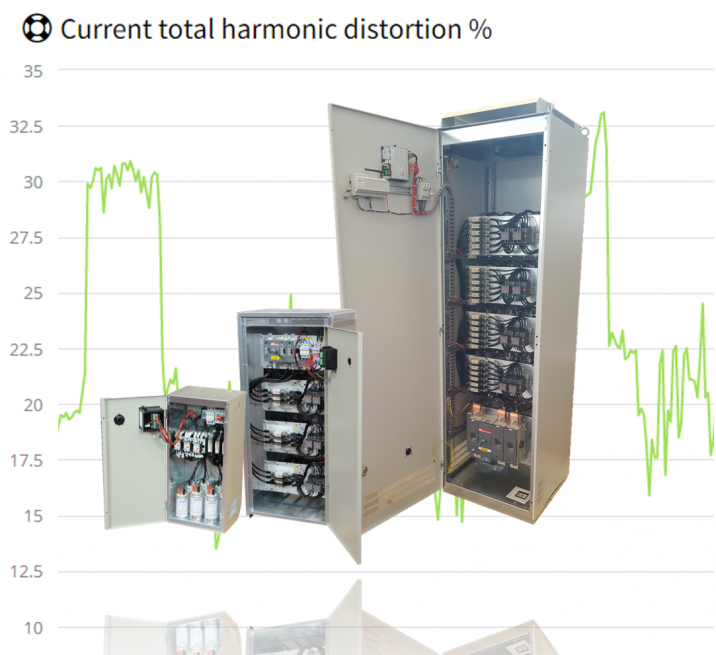

I rifasatori della serie B50 sono particolarmente indicati per reti
trifase con tensione operativa pari a 400 Vac (+/- 10%) con medio
contenuto armonico in corrente. Queste apparecchiature
garantiscono un accurato rifasamento, grazie ad una logica multi
gradino che ne fraziona efficacemente la potenza. Inoltre, sui
quadri di tipo G6E e G8E, tutti i componenti delle batterie sono
assemblati su cassetti, facilmente estraibili dal fronte del quadro,
per una semplice gestione e manutenzione.
Descrizione
DATI DI PERFORMANCE
Tensione nominale 415 Vac (altre a richiesta)
Frequenza nominale 50Hz (a richiesta 60 Hz)
Isolamento 690 Vac
Circuiti ausiliari 400 Vac per G3E, G4E, G4RM¹
230 Vac per G4RM², G6E, G8E
Sovraccarico in tensione 1,1 Un (tensione nominale)
Temperatura di lavoro -5 / +40 °C
Tenuta all’impulso 6 kV (G3E, G4E);
8 kV (G4RM, G6E, G8E)
¹fino a 200 kvar. ²da 225 kvar. I circuiti ausiliari sono alimentati da un trasformatore idoneo
CONTENUTO ARMONICO (in assenza di risonanza)
THD(I)max. = 35% in rete
THD(Ic)max. = 80% sui condensatori
